°* ANTENNE SLIM-JIM 144 MHZ *°



Antenne réalisée avec du tube de cuivre de 10 ou 12 mm et des coudes à souder qui évitent les opérations de pliages.
Les soudures peuvent être à l'étain à l'aide d'un petit chalumeau ou d'un gros fer à souder.
L'important est de bien nettoyer les extrémités des tubes et
l' intérieur des coudes avant les opérations de soudure.
Les deux extrémités qui ne se touchent pas peuvent être maintenues entre elles par un tube plastique collé à l'araldite. Une fois la colle sèche, on obtient un manchon dur qui se comporte très bien à la H.F. et aux intempéries

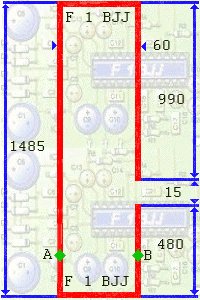

L'alimentation de l antenne se fait par un coxal 50 OHMS avec l'âme sur le point A et la tresse en B.
L'emplacement des points A et B se trouve environ à 100 mm pour 50 OHMS. Faire coulisser pour trouver un ROS le plus proche de 1/1 .
Cette antenne, qui même si elle n a pas un gain terrible, se révèle très pratique à utiliser.

NOTA: Les cotes sont exprimées en millimètres
